1 帷幕材料的選用及制作

1.1 柔性帷幕材料的選用

柔性帷幕材料是采用兩層PVC薄膜材料中間夾一層網狀纖維材料，經加熱壓制而成，其抗壓性能得到增強，抗沖擊和拉伸性能也得到提高，此外也可選用土工布。

1.2柔性帷幕的制作

1）帷幕尺寸的確定

由于礦井的環境所限，帷幕一般都在地面預制。帷幕的尺寸根據電梯井的形狀和尺寸而確定。以吉林鋼鐵集團板石礦業公司上青礦電梯井為例，電梯井的凈斷面尺寸為2500mm×3800mm，毛斷面尺寸為3100mm×4400mm。在施工時，毛斷面的施工誤差在±50mm的范圍。為了保證帷幕的柔性，增加帷幕與巖體的密切結合，帷幕的加工尺寸應大于上述尺寸，即為（3100＋50×2＋y）mm×（4400＋50×2＋x）mm（x、y 為矩形電梯井毛斷面橫向和軸向帷幕的寬松系數）。根據現場工程的施工情況，該工程電梯井帷幕的寬松系數y選用200mm，x 選用300mm，即帷幕實際尺寸為4800mm×3400mm。

2）懸掛孔的制作

電梯井井壁的施工是自下往上進行的。在柔性帷幕施工時，需要考慮帷幕的懸掛問題，帷幕的四周需要安裝懸掛孔。懸掛孔的制作是個關鍵的環節，處理不好會影響帷幕的電梯井防水性能。懸掛孔距確定之后，在相應的尺寸處，沿帷幕布的豎向將帷幕布捏扁，放入沖壓器內，經沖壓將鋁制金屬環壓入，形成封閉的懸掛環。

3）懸掛孔距的確定

橫斷面孔沿橫斷面四周均勻設置。四角處分別設置懸掛孔，其他的在長和寬的方

向，以不大于> 1m的間距均勻設置，見圖1。

垂直方向設置懸掛孔4 個，中間孔距為1500mm，由于兩端要連接上下帷幕，上下需各留出100mm。孔距設置見圖2。

2 帷幕的鋪設

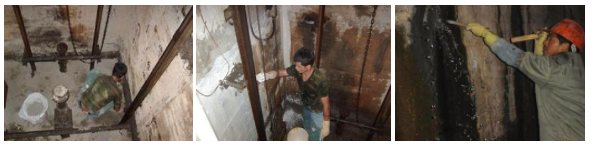

帷幕的鋪設，是在電梯井毛斷面掘進結束后、開始澆灌混凝土井壁之前進行的。每組帷幕高度為4500mm，具體鋪設程序如下：

1）施工環境檢查

由于帷幕耐韌性較差，所以要檢查圍巖和周邊是否存在鋒利的鐵絲、巖石等物質，發現后及時清除。

2）鉆懸掛孔

鉆孔工具采用沖擊鉆，鉆孔選用直徑8mm的鉆頭，孔深為80mm。

3）懸掛環的安裝

在鉆孔處插入塑料膨脹塞，用膨脹螺釘將塑料環穿入，打入塑料膨脹塞，懸掛環就安裝完畢。

4）鋪設帷幕

當采用封閉式帷幕電梯井防水法時，需在澆灌井底時將井底全部用帷幕布封閉好。本工程采用導水式帷幕法，因此，先在井底混凝土澆灌1000mm 處，用16根直徑為80mm×350mm塑料管沿井壁四周均勻鋪設，用于將帷幕外圍截留的地下水導入集水井，見圖3。

導水管鋪設完畢后，開始鋪設帷幕。帷幕鋪設時先把帷幕四個角的孔用鐵絲與巖體的懸掛環對應連接，自下而上懸掛，當高度超出身體控制時，將余下部分的帷幕暫時懸掛起來，當澆筑下一段井壁時再打孔往上鋪展懸掛。

5）接茬處的處理

電梯井的總深度為60000mm，帷幕的段高為4500mm，工程施工時，垂直方向寬松系數選為300mm，每個孔距間寬松值設為100mm。在接茬處上下搭接占用長度各100mm，見圖4。實際每組帷幕鋪設垂直的高度為4000mm，整個電梯井總計鋪設帷幕15組。

接茬位置的處理對整個帷幕的電梯井防水效果起著重要的影響，處理方法是，先將兩段的帷幕朝向井壁方向對齊，用便攜式縫紉機沿四周將兩段帷幕布連接在一起，再朝上翻折。澆灌混凝土時用木棍臨時將翻折的部位頂住，待混凝土澆灌完后把翻折的帷幕壓住，再將木棍撤出。
